На цей момент клапан — найдешевший метод припливної вентиляції (дешевше тільки відчинити вікно). Така компактна примусова вентиляція квартири у фахівців вважається початковим рівнем.

При встановленні приладу в стінах прорізають трубу з термостатичним клапаном. Через цю трубу зовні надходитиме близько 40-60 м³ повітря. Наскільки цього достатньо для вашого приміщення – питання відкрите.

Припливний клапан оснащений фільтруючими елементами, що очищають повітря. У цьому його відносні переваги закінчуються.

Головний недолік цієї системи — вона подає повітря тієї ж температури, що й повітря на вулиці. Це означає додаткові витрати взимку на опалення, а влітку – на кондиціювання. До того ж місце подачі повітря в кімнаті (де розташована труба) стане некомфортною зоною, оскільки там буде буквально «дути» холодний потік.

Ще один мінус — 40-60 м³ часто недостатньо для підтримки нормального рівня CO₂ у приміщеннях.

І, нарешті, припливний клапан перестає працювати за зовнішньої температури від –7℃. У ньому встановлена ​​біметалічна пружина, і чим нижче опускається ртутний стовпчик термометра, тим більше затискається перетин. У певний момент подача повітря припиняється.

Загалом використання клапана взимку означає колосальне навантаження на опалення. Уявіть, що до вас постійно надходить повітря мінусової температури, яке потрібно нагріти – втрати тепла неминуча.

Встановлюючи клапани, не можна забувати про витяжку. Взагалі, будь-яка припливна вентиляція повинна врівноважуватися забором повітря. Якщо не забезпечити розрідження повітряного потоку, він просто перестане потрапляти в клапан.

Для витяжки ставлять вентилятори, що працюють на мінімумі, наприклад, двошвидкісні або періодичного включення. Розглянемо основні різновиди цих приладів.

Розрізняють два типи вентиляторів – осьові та відцентрові.

Ще вони бувають:

• стандартні — вмикаються та вимикаються кнопкою;

• з таймером — вмикаються при включенні світильника, вимикаються автоматично через певний час після вимкнення світла;

• з датчиком вологи – вентилятор працює одночасно з лампою, а також за показаннями датчика вологості;

• періодичного включення — інтервальна робота, встановлюються зазвичай в гардероби;

• двошвидкісні — у звичайному режимі працюють на мінімумі, посилено — після включення світла;

• з фотоелементами — включаються, коли датчик фіксує рух, вимкнення відбувається за таймером.

Ми рекомендуємо ставити витяжні вентилятори Meltem, які зарекомендували свою ефективність та довговічність.

​

У децентралізованій вентиляційній системі встановлюється побутовий рекуператор. У цьому приладі холодний повітряний потік, що надходить, зустрічається з брудним нагрітим. Тепло передається потоку, що подається, через стінки побутового рекуператора.

Чому система називається децентралізованою? При цьому варіанті подача повітря здійснюється окремо в кожну кімнату, і вивід також відбувається локально.

Цей варіант не тільки енергоефективніший, ніж, наприклад, клапан. Він оснащений фільтрами вищої якості.

Але все одно в санвузлах, коморі, в гардеробній і на кухні необхідно передбачити вентилятори, які витягуватимуть повітряні маси на вулицю. Тому частина повітря не бере участі у рекуперації.

До того ж побутові рекуператори шумні, погано справляються з нагріванням морозного повітря, а правильний повітрообмін усієї кімнати не забезпечується через близьке розташування каналів подачі та забору повітря.

Але це допустимий варіант припливної установки для квартири із фільтрацією повітря. Його слід вибирати тільки в тому випадку, коли ремонт у приміщенні вже зроблено, і комунікації для більш продуктивних рішень не можна прокласти.​

​Німецька компанія Meltem запропонувала вдосконалене рішення – децентралізовану систему із розведенням повітропроводів.

Найбільш ефективний варіант для приміщень до 70 м².

Устаткування виробника Meltem І чи ІІ покоління подає 100 м³ повітря. Об'єм припливного та виведеного повітря – однаковий. Повітря може подаватися по 50 кубів у дві "чисті" зони, і так само забиратися з двох "брудних".

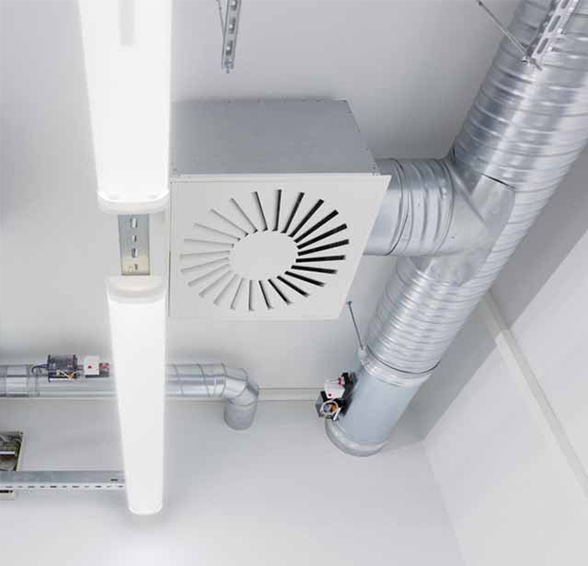

Повітрообмін забезпечується повітропроводами та повітророзподільниками.

Така система побудована енергоефективно та розумно по повітророзподілу.

До переваг системи можна віднести:

• високоефективний рекуператор — пластинчастий (передає повітрю, що поступає, тепло) або ентальпійний (може передавати ще й вологу);

• дуже високий ККД прогріву повітря (оскільки пристрій має великий теплообмінник);

• ефективність нагрівання за низьких температур зовні;

• багато різних датчиків — вбудованих та виносних (у тому числі вологості та CO₂);

• можливе дистанційне керування з гаджетів через додаток Meltem;

• завдяки розведенню повітроводів діаметром 75 мм компанії Вентс вдається забезпечити високу продуктивність з боку повітрообміну.

До недоліків цієї системи можна віднести:

• ціну (проте вона компенсується перевагами);

• габарити обладнання (вам доведеться передбачити місце для установки та повітроводів).

Центральна припливно-витяжна система з рекуперацією має більший рекуператор та вищий ККД — понад 90%. Вона забезпечує приплив повітря в чисту зону, і виведення з брудної. Теплова енергія відпрацьованого повітря потрапляє в рекуператор і буде використана для підігріву потоку, що поступає, до комфортної для людини температури.

Для системи важливо забезпечити правильний розподіл повітря.

Така припливно-витяжна вентиляція – габаритна, і їй доведеться відвести багато місця у житлі. Установка зазвичай знаходиться в гардеробі або шафах-купе. Зменшується висота стель для повітроводів — вони знижуються на 17-19 см. Саме тому цей варіант повинен реалізовуватися тільки в комплексі з дизайн-проєктом інтер'єру.

Вентсистема змінної витрати повітря від Jablotron.

У цій припливно-витяжній системі головну роль відіграють датчики CO₂ із присвоєними VAV-клапанами.

Клапан пропускає чисте повітря у приміщення, де перебувають люди. Про присутність людини сигналізує датчик CO₂. Коли рівень двоокису вуглецю досяг оптимального рівня і не підвищується, клапан закривається.

Вентиляція Jablotron працює на найнижчих оборотах, заощаджуючи електроенергію, що дуже актуально в наш час.

Однак, якщо в просторі зафіксовано різке підвищення рівня CO₂ (наприклад, у кімнату увійшло кілька людей), система починає працювати на більш високих потужностях.

Зазвичай, вентустановки Jablotron в робочому режимі подають близько 450 м³, а це приблизно 50% потужності, передбаченої виробником.

Повітрообмін у санвузлах, кухні та інших "брудних" зонах забезпечується завдяки чіпу boost button. Його вбудовують за вимикачем у ванних та санвузлах, і коли туди заходить людина – чіп дає команду посилити повітрообмін. Після вимкнення світла та відпрацювання за таймером повітря знову рівномірно забирається у «брудних» зонах. ​

Окремої згадки заслуговує спільна розробка компаній Jablotron і Faber — витяжка з можливістю інтеграції у вентсистему. Якщо в системах, про які ми говорили раніше, встановлювалася стороння витяжка, Jablotron і Faber запропонували витяжний пристрій для кухонь, якій інтегрується в систему. Звичайна витяжка викидає повітря у вентиляційний канал. У витяжці Faber є Boost button, що підключається через 4 повітроводи діаметром 90 мм. Під час роботи плити система працює на максимальній потужності, витягуючи повітря над плитою і віддаючи його на рекуператор. При цьому всі інші канали забору повітря закриваються. Коли витяжка вимикається, система подає повітря на пів години на підвищених обертах, а потім знову — за датчиком CO2. На сьогодні Jablotron – найенергоефективніше рішення на ринку. Серед інших можливостей цієї системи – дистанційне керування з гаджетів, секція охолодження Cool Breeze, ентальпійна рекуперація (зволоження вологою з відпрацьованого повітря), якісна фільтрація.

Бризери відносно недорога припливна вентиляція у квартирі. У бризерах встановлені фільтри, а також нагрівальні елементи, що дозволяє забезпечити приємний мікроклімат. При цьому нагріте повітря викидається у вентиляційний канал, тому цю систему не можна назвати енергоефективною.

Як і у випадку з припливним клапаном, такій приточці для квартири потрібна витяжка.

У «брудні зони» встановлюються вентилятори.

Припливна вентиляція розраховується такими методами:

• за кратністю — тобто за кількістю оновлень повітря в приміщенні;

• за кількістю людей, які, ймовірно, знаходяться в кімнатах.

Розрахунок кратності виконується за частотою зміни повітряної маси за одиницю часу. У розрахунках інженери враховують висоту стін та загальну площу кімнати.

Наприклад, для кімнати площею 25 квадратних метрів зі стелями висотою 3 метри ми розраховуємо потрібний об'єм повітря за формулою:

L=n×S×H

• L — кількість повітря, необхідного для нормального повітрообміну;

• n — кратність; визначається згідно з будівельними нормами та залежить від типу та призначення приміщення. Для оптимальних умов вона становить 0,6.

• S – площа.

• H – висота приміщення.

L = 0,6 × 25 × 3 = 45 м³/година.

Тобто щогодини в таке приміщення необхідно подавати 45 кубометрів повітря.

Як розрахувати приплив за кількістю людей? Згідно з нормативами ДБН враховується обсяг свіжого повітря на людину.

Оптимальний рівень — 25 м³/год на людину.

Рівень підвищеного комфорту – 36 м³/год на людину.

Якщо людей двоє, і нам потрібні умови підвищеного комфорту, – слід давати 72 м³ щогодини.

Якщо в кімнаті збирається чотири особи (наприклад, у стандартній вітальні): 4×36 = 144 кубометри на годину.

​

Компанія DBuy допоможе вам реалізувати комплексну, добре побудовану енергоефективну систему припливної вентиляції.

Наші фахівці мають великий досвід реалізації інженерних проєктів у житлових, комерційних та нежитлових приміщеннях. Під час створення проєкту ми обов'язково погоджуємо його з усіма підрядниками — архітекторами, дизайнерами, інженерами тощо.

Вже на перших етапах співробітництва ми запропонуємо детальну консультацію та технічні рішення згідно з вашим бюджетом. Далі допоможемо з вибором та монтажем обладнання.

Система вентиляції Jablotron коштує близько 450-470 тисяч грн. Нагадаємо, це найенергоефективніше рішення на ринку на цю мить.

Вартість центральних пристроїв з рекуперацією змінюватиметься в залежності від бренду. Крім Jablotron, ви можете вибрати обладнання для виробників Maico, Zehnder, Systemair, Blauberg та інших. Ціна реалізації проєкту площею 100 м² – від 300 тис. грн.

Вартість децентралізованої системи з розведенням повітроводів бренду Meltem – 85-90 тисяч грн.

Вартість одного припливного клапана – від 3000 грн. Зазвичай у квартирі встановлюють 3 клапани, із встановленням ціна — 12 тис. грн.

Ціна бризерів стартує від 10 тис. і сягає 35 тис. грн. У цю систему та систему з припливними клапанами обов'язково ставляться вентилятори, як мінімум два, вартістю від 10 тис. грн.

Рекуператори коштують від 7000–8000 грн. Побутовий рекуператор виробника Olimpia Splendid – від 15 тис. грн.

​
